La ingeniería inversa, también conocida como ingeniería hacia atrás o ingeniería retroactiva, describe el proceso de diseño inverso de una pieza o herramienta. A diferencia del proceso convencional de desarrollo de una pieza, donde los datos de diseño suelen estar disponibles de antemano, aquí los datos se derivan directamente de la pieza o herramienta misma.

La ingeniería inversa consiste en analizar un objeto, máquina o producto para comprender su diseño, forma, funciones y partes. El método se usa comúnmente en el desarrollo de productos, fabricación y mantenimiento, extrayendo datos de objetos o sistemas físicos y convirtiéndolos en formatos digitales.

La ingeniería inversa es especialmente útil para obtener una comprensión detallada de un producto o máquina. Al diseccionar y reconstruir productos o partes, se pueden identificar y corregir debilidades y fallos de diseño. Esto también hace que sea más rápido y rentable reparar o reconstruir productos.

Las empresas suelen utilizar la ingeniería inversa para analizar y mejorar sus propios productos o actualizar los más antiguos. La ingeniería inversa también puede acelerar el proceso de desarrollo de productos al agilizar la creación y optimización de prototipos.

Se utilizan diversos métodos en la ingeniería inversa, incluidos los escaneos 3D, que capturan la estructura y geometría de un objeto.

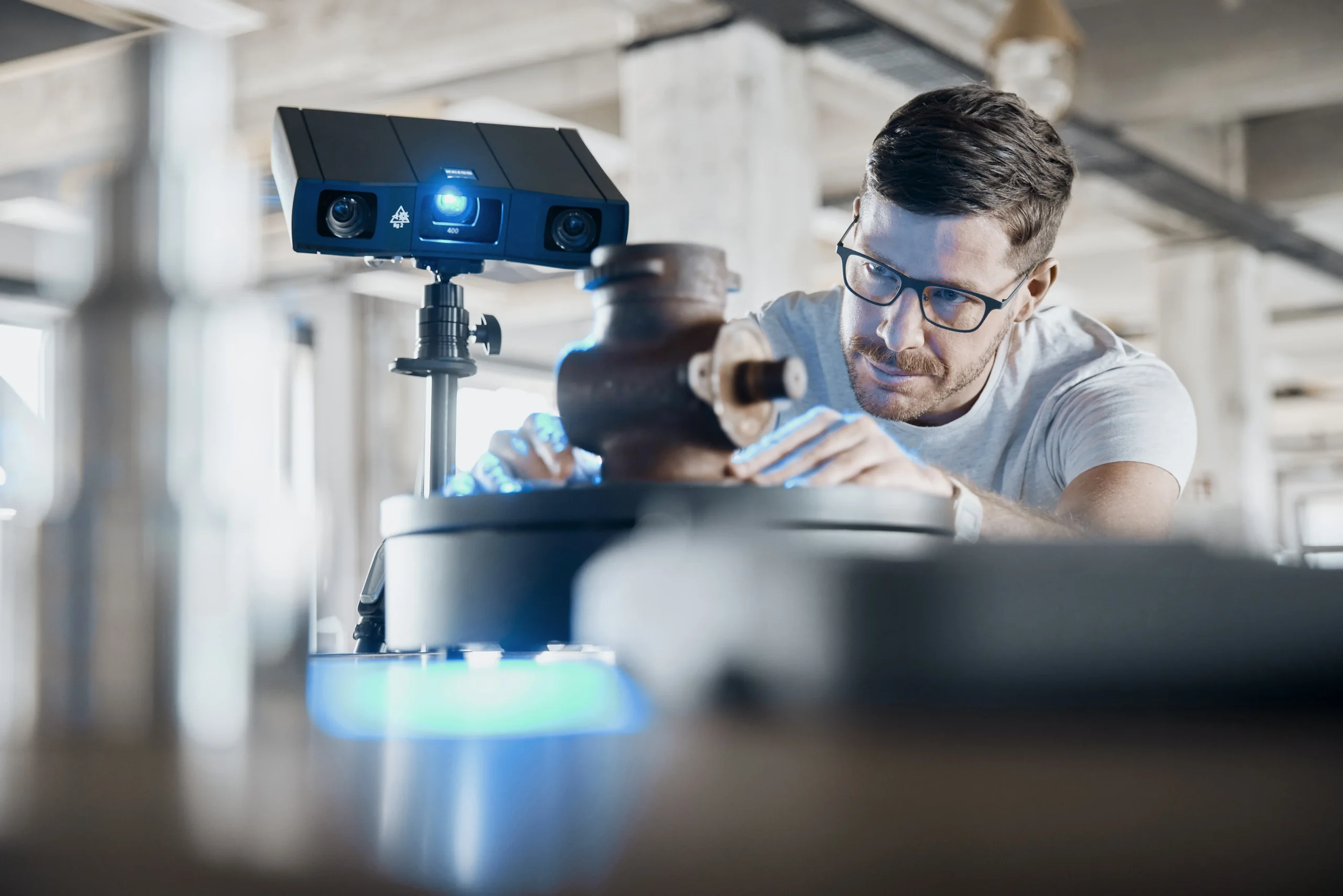

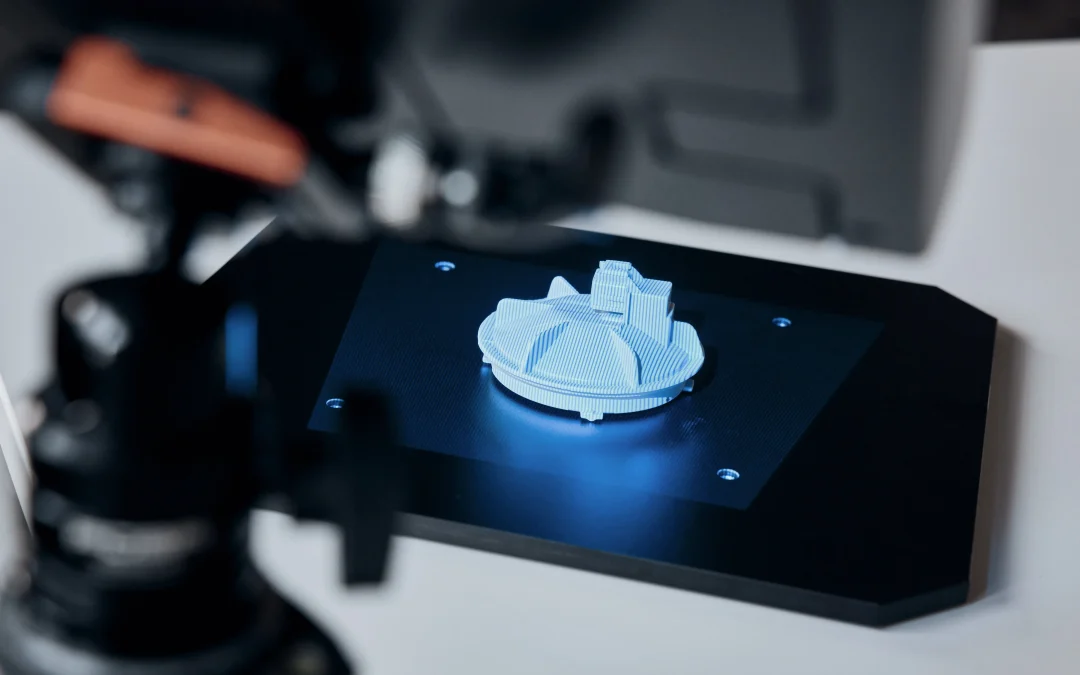

El primer paso para reconstruir los datos de la superficie en datos de diseño es utilizar un escáner 3D. Estos permiten escanear sin contacto y cubrir completamente las superficies de las piezas. Usando millones de puntos de medición, el software ZEISS INSPECT calcula las coordenadas 3D creando una nube puntos y convirtiéndola en una malla de alta resolución, conocida como malla STL.

Esta malla poligonal forma la base para crear un modelo CAD como parte de la reconstrucción de la superficie. Para convertir los datos del escaneo en curvas matemáticamente descritas (splines), superficies libres (superficies NURBS), geometrías estándar (primitivas) o sólidos, los datos pueden exportarse del software ZEISS INSPECT como una malla STL.

La conversión real de los datos de escaneo en un modelo de superficie CAD requiere paquetes de software específicos, como, Geomagic, QuickSurface o ZEISS REVERSE ENGINEERING. Algunos programas CAD ahora también tienen módulos para la reconstrucción de superficies.

Para asegurarse de que las superficies CAD coincidan realmente con los datos del escaneo, estos datos recién creados pueden reimportarse al software ZEISS Inspect para su validación. El software ZEISS Inspect puede luego utilizarse para calcular las desviaciones entre los nuevos datos CAD y el modelo de escaneo para un análisis de precisión y visualizarlas en forma de representación de desviación de color.

El software de ingeniería inversa se usa ampliamente en industrias como la automotriz, aeroespacial y manufacturera. Existen numerosas herramientas de software disponibles para la ingeniería inversa en estos campos. Cada método generalmente tiene software o herramientas dedicadas incluidas en un paquete completo de software, como software CAD, software de escaneo 3D, software de procesamiento de imágenes y herramientas de análisis de código fuente.

ZEISS ha desarrollado su propio software de ingeniería inversa llamado ZEISS REVERSE ENGINEERING. Basado en un módulo central de reconstrucción de superficies, este software ofrece dos funcionalidades adicionales: corrección de herramientas y cálculo de volumen. Esta flexibilidad permite a los usuarios elegir la opción que mejor se adapte a sus necesidades.

La ingeniería inversa se utiliza en varios sectores e industrias para analizar, mejorar o replicar productos, sistemas y partes.

Aquí algunos ejemplos prácticos y aplicaciones de la ingeniería inversa en diversas industrias:

• En el sector automotriz, la ingeniería inversa se utiliza para analizar y perfeccionar la geometría de componentes existentes. Por ejemplo, los escaneos 3D de piezas de automóviles pueden ayudar a mejorar la aerodinámica del automóvil o producir repuestos para modelos descontinuados, donde las piezas originales ya no están disponibles.
• En la industria manufacturera, la ingeniería inversa se usa para crear prototipos y optimizar los procesos de producción. Esto implica usar escaneos 3D y modelos CAD para optimizar la producción de componentes o productos e identificar defectos o puntos débiles.
• En el sector aeroespacial, la ingeniería inversa se utiliza para analizar y perfeccionar componentes y sistemas complejos. Los escaneos 3D y los modelos CAD pueden aumentar la seguridad de aeronaves o naves espaciales y facilitar el mantenimiento al señalar debilidades y defectos.
• En el desarrollo de software, la ingeniería inversa se usa para analizar la funcionalidad de un programa e identificar errores y fallos en el código fuente. Las herramientas de análisis de código fuente pueden ayudar a aumentar la seguridad del programa y corregir errores funcionales.
• La ingeniería inversa también se utiliza en relación con nuevas tecnologías. Los modelos de superficie 3D digitalizados sirven como base para la impresión 3D o como entrada de datos para aplicaciones de realidad virtual, por ejemplo.

La ingeniería inversa tiene varias ventajas, como lo son ahorro de tiempo, reducción de costos y mejora de la calidad del producto.

Aquí algunos beneficios clave:

Ahorro de tiempo
Al analizar y optimizar productos o componentes existentes, la ingeniería inversa puede reducir significativamente el tiempo necesario para el desarrollo de productos y la fabricación.

Reducción de costos
Al examinar y optimizar productos o componentes existentes, la ingeniería inversa reduce los costos de producción de productos.

Mejora de la calidad del producto
La ingeniería inversa puede ayudar a mejorar la calidad del producto al analizar y optimizar productos o componentes existentes.

Sin embargo, la ingeniería inversa presenta ciertos desafíos, especialmente para aquellos menos familiarizados con el tema y el software relevante. Estos incluyen errores potenciales en la reconstrucción o datos inexactos.

Aquí algunos de los principales inconvenientes:

Complejidad
La ingeniería inversa puede ser muy compleja, especialmente cuando se trata de componentes o sistemas intrincados. A menudo requiere conocimientos y habilidades especializadas para analizar e interpretar los datos con precisión.

Datos inexactos
Pueden surgir imprecisiones si los métodos y procedimientos no se aplican correctamente, o si los datos recopilados carecen de precisión, como con calibradores.

Errores de reconstrucción
Los datos inexactos o un análisis defectuoso pueden llevar a errores en la reconstrucción, lo que socava la fiabilidad de la ingeniería inversa.

ZEISS REVERSE ENGINEERING simplifica este proceso con su interfaz fácil de usar, guiando a los usuarios a través de cada paso de la aplicación del software. Esto minimiza los errores operativos y las posibles imprecisiones desde el inicio. Además, ZEISS ofrece cursos de capacitación completos para proporcionar a los usuarios las habilidades necesarias para operar el software de manera efectiva en solo unos días.

En resumen, la ingeniería inversa es un método clave para optimizar y mejorar productos y procesos. Las empresas deben considerarla como una herramienta valiosa y utilizar sus diversos métodos y procesos para aprovechar su máximo potencial.
