En el mundo del diseño mecánico, uno de los elementos más poderosos y versátiles son las superficies. Estas no solo permiten modelar formas complejas y orgánicas, sino que también son esenciales en procesos como el diseño de moldes, electrodos o dispositivos de fijación. Muchas de estas superficies se convierten en elementos clave para el ensamble o forma final de una pieza.
El manejo de superficies también es una parte esencial en el proceso de la manufactura CNC. Uno de los problemas mas comunes en el entorno CAM es encontrarse con superficies dañadas o mal importadas, lo que conlleva a un déficit en el maquinado de la forma final. También hay ocasiones en las que se necesita generar superficies adicionales de contención o evitación para proteger ciertas zonas de un molde o una pieza o para reparar geometrías que vienen incompletas.
Aquí es donde MoldPlus entra en juego como una herramienta altamente eficiente para la manipulación y edición de superficies dentro de entornos CAD/CAM como Mastercam. Su interfaz intuitiva y sus potentes funciones permiten trabajar con superficies de forma avanzada, incluso para usuarios que no son expertos en modelado 3D.
MoldPlus incluye una sección dedicada al manejo de superficies, que ofrece herramientas para la extensión, el recorte y la unión de superficies, entre otras funciones.

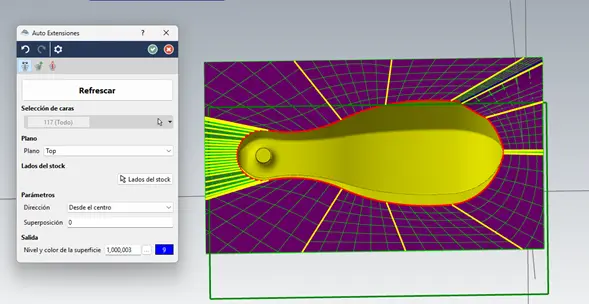

La herramienta “Extensiones de Superficie” permite manipular la superficie original de 6 formas distintas como se muestra a continuación.
Dentro de cada una de estas opciones se encuentran parámetros que facilitan la manipulación precisa y eficiente de las superficies. Esto permite una gran libertad y variedad de opciones para modificar y editar una superficie sin la necesidad de trabajarla en el software de diseño en la que fue creada originalmente.
En este ejemplo se realizó la extensión de los bordes de la superficie y como se puede apreciar, es posible editar los parámetros UV de la superficie, permitiendo agregar, eliminar y modificar su posición.
En conclusión, el manejo eficiente de superficies representa una pieza clave en la manufactura moderna. MoldPlus ofrece una solución poderosa, precisa y accesible para optimizar el flujo de trabajo y reducir sus tiempos en el proceso de maquinado desde la importación hasta la preparación y programación de la pieza.
Autor: Antonio Mendoza. Ingeniero de aplicaciones de ACAMTEC.
